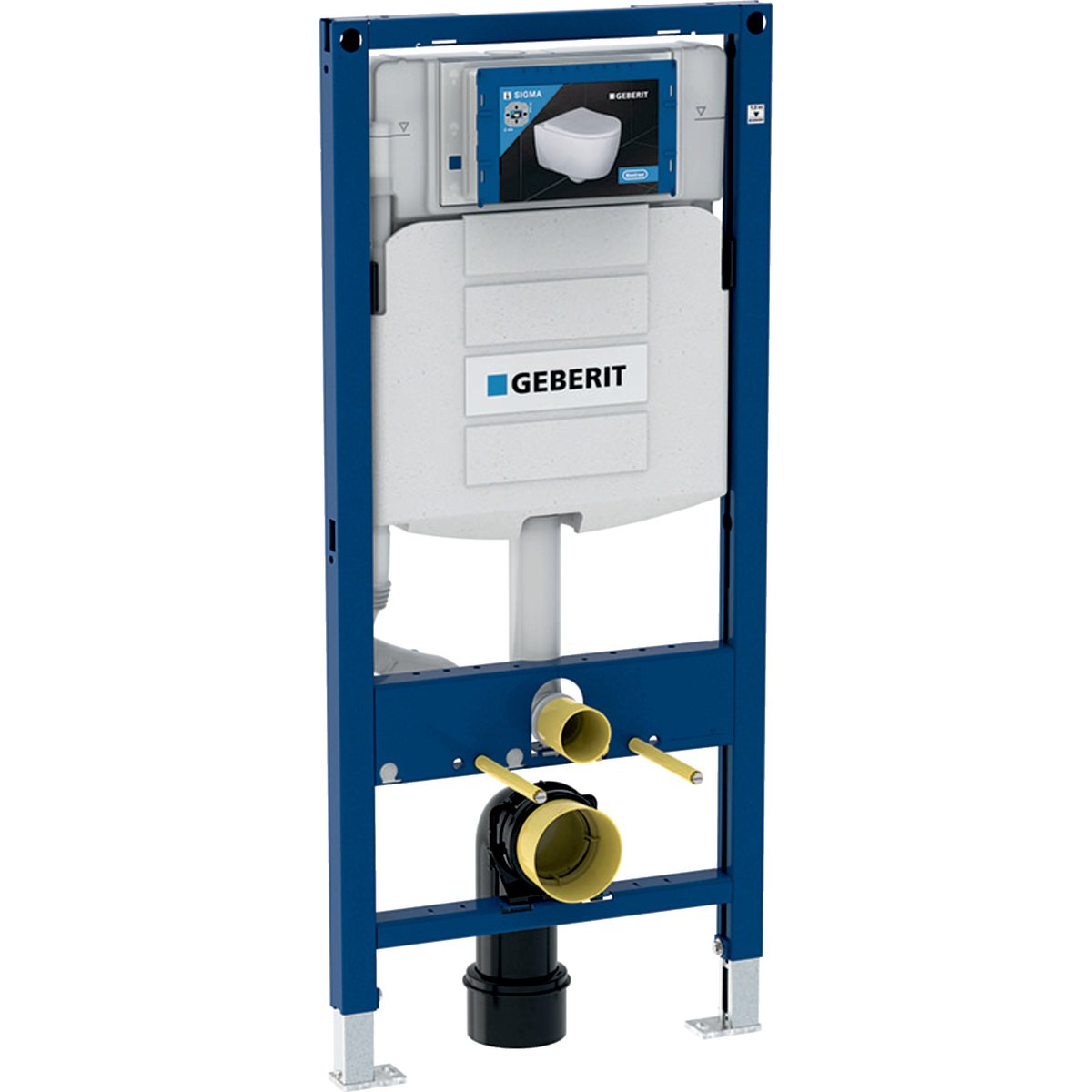

Montážní prvek Duofix pro závěsné WC, s nádržkou Sigma 12 cm, samostatně stojící, stavební výška 112 cm (111.300.00.5)

Účel použití
- pro tloušťku podlahy 0-20 cm
- pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- pro zabudování do systémové stěny Duofix na celou výšku místnosti
- pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
- pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- pro zabudování do lehké příčky na celou výšku místnosti
- pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm
- pro připojení Geberit AquaClean
- nevhodný pro zabetonování

Vlastnosti
- samonosný prvek
- rám s C-profilem 4/4 cm
- povrch rámu upravený práškovou barvou, barva Geberit modrá
- podpěry o 5 cm zásuvné
- patní desky otočné, pro montáž do profilů UW50 a UW75
- pám s otvory prům. 9 mm pro upevnění do dřevěných konstrukcí
- splachovací nádržka pod omítku izolovaná proti orosování
- Geberit Sigma splachovací nádržka pod omítku 12 cm (UP320) s ovládáním zepředu
- 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Sigma01
- splachování Start/Stop s ovládacími tlačítky Sigma10, Sigma30
- nastavitelné splachovací množství
- nastavitelné okamžité spláchnutí možné
- splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
- kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí
- kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
- připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
- upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm
- podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
- pozinkované podpěry, plynule nastavitelné 0-20 cm
- možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
- přívod vody zezadu/shora uprostřed


Technické informace
- rozsah tlaku vody 0.01-1.0 MPa
- maximální provozní teplota vody 25 °C
- malé splachovací množství - rozsah nastavení 3-4 l
- Velké splachovací množství - rozsah nastavení 4,5/6/7,5 l
- splachovací množství - nastavení z výroby 6 a 3 l
- start/stop splachovací množství 4,5/6/7,5 l

Rozsah dodávky
- přívod vody R 1/2´´ s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- trubková chránička pro přívod vody pro sprchovací WC
- splachovací koleno s připojením pro odsávání zápachu
- ochranná zátka
- kryt pro hrubou montáž pro servisní otvor
- 2 závitové tyče M12 pro upevnění keramiky
- souprava pro připojení WC, prům. 90 mm
- odpadní koleno pro WC, PE-HD, prům. 90 mm
- přechodka, PE-HD, prům. 90/110 mm
- upevňovací materiál

Neobsahuje
- ovládací tlačítko
- stavební soupravu pro předstěnovou montáž
- soupravu pro tlumení hluku

tlačítka:
Sigma01 bílá (obj.č. 115.770.11.5)
Sigma01 chrom lesk (obj.č. 115.770.21)
Sigma01 matný chrom (obj.č. 115.770.46)
Sigma30 bílá (obj.č. 115.883.KJ.1)
Sigma30 chrom lesk (obj.č. 115.883.KH.1)
Sigma30 matný chrom (obj.č. 115.883.KN.1)
Sigma10 bílá (obj.č. 115.758.KJ.5)
Sigma10 chrom lesk (obj.č. 115.758.KH.5)
Sigma10 matný chrom (obj.č. 115.758.KN.5)
